Machine Tournante

Pierrage-d-un-jeu-de-bagues-de-rotor-bobine l Flipo Richir

Pierrage d’un jeu de bagues de rotor bobiné

480 640 Flipo Richir

Flipo Richir a réalisé une intervention sur un site de cimenterie.

Elle a eu lieu pour le pierrage d’un jeu de bagues de rotor bobiné d’une moteur d’1 MW. Cette intervention se fait sous tension, évitant les opérations de dépose, repose du moteur ce qui représente un gain de temps considérable pour l’utilisation.

La finition se fait à la pierre au grain avec un relevé de la rugosité obtenue pour répondre aux tolérances demandées.

Ventilateur machine tournante l Flipo Richir

Révision moteur en délai court

161 285 Flipo Richir

Intervention des équipes dans le domaine du traitement des déchets. L’intervention a eu lieu dans le cadre d’une révision moteur en délai court, avec un focus sur le ventilateur auxiliaire :

  • Réception de la virole de ventilation en atelier
  • Dépose du moteur et de son hélice
  • Nettoyage de l’hélice et équilibrage sur un faux arbre
  • Nettoyage de la virole
  • Remplacement du moteur
  • Remontage

La puissance du moteur sur lequel nous intervenons n’est pas toujours représentative du caractère critique de l’équipement. En effet, un moteur auxiliaire peut être crucial pour le fonctionnement d’un équipement complexe. Il convient d’y appliquer les mêmes critères de qualité que pour les machines de puissances importantes.

Ventilateur machine tournante l Flipo Richir
Expertise électrique d'une machine à courant continu l Flipo Richir

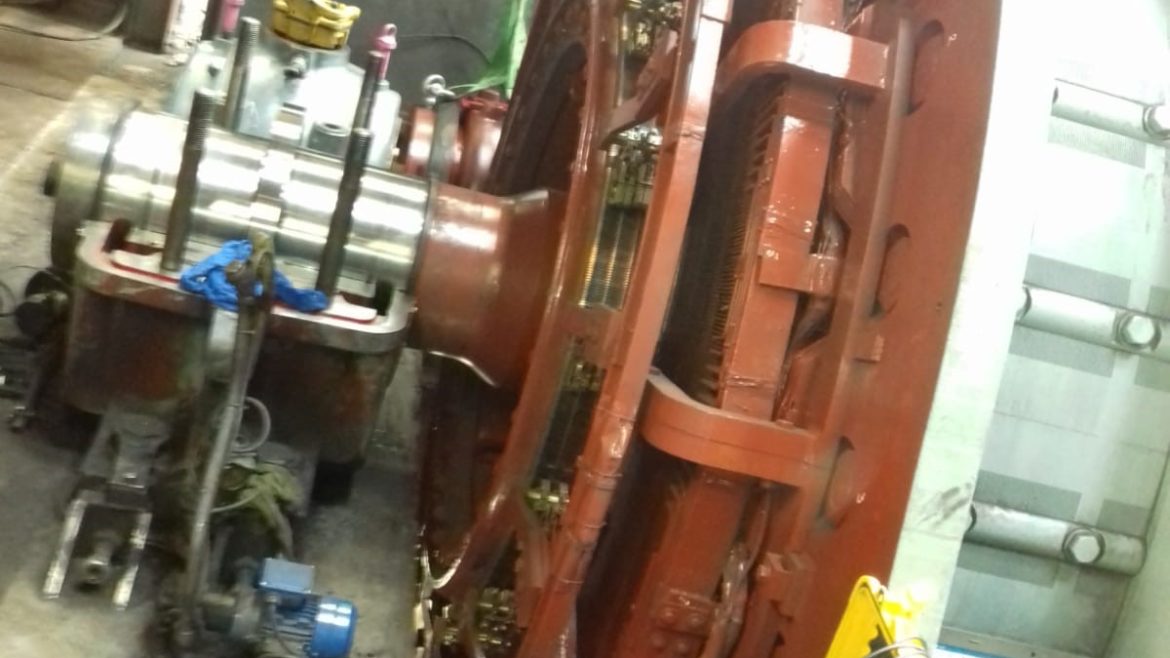

Expertise électrique d’une machine à courant continu

768 1024 Flipo Richir

Flipo Richir est intervenu en Rhône Alpes dans le domaine de l’aciérie et laminoir pour l’expertise électrique d’une machine à courant continu de puissance 1510 kW / 14 pôles.

L’expertise comprenait notamment :
– Isolement des parties actives de la machine ;
– Résistance ohmique globale et par pôle ;
– Impédance et réactances des pôles excitation ;
– Balayage en courant ;
– Balayage en fréquence ;
– Contrôle de ligne neutre ;
– Contrôle d’usure des balais. ;
– Contrôles des coussinets ;
– Inspection visuelle du bobinage.

N’hésitez pas à nous contacter pour discuter ensemble de votre besoin.

Expertise électrique d'une machine à courant continu l Flipo Richir
Rénovation d'un alternateur au sein des ateliers Flipo-Richir

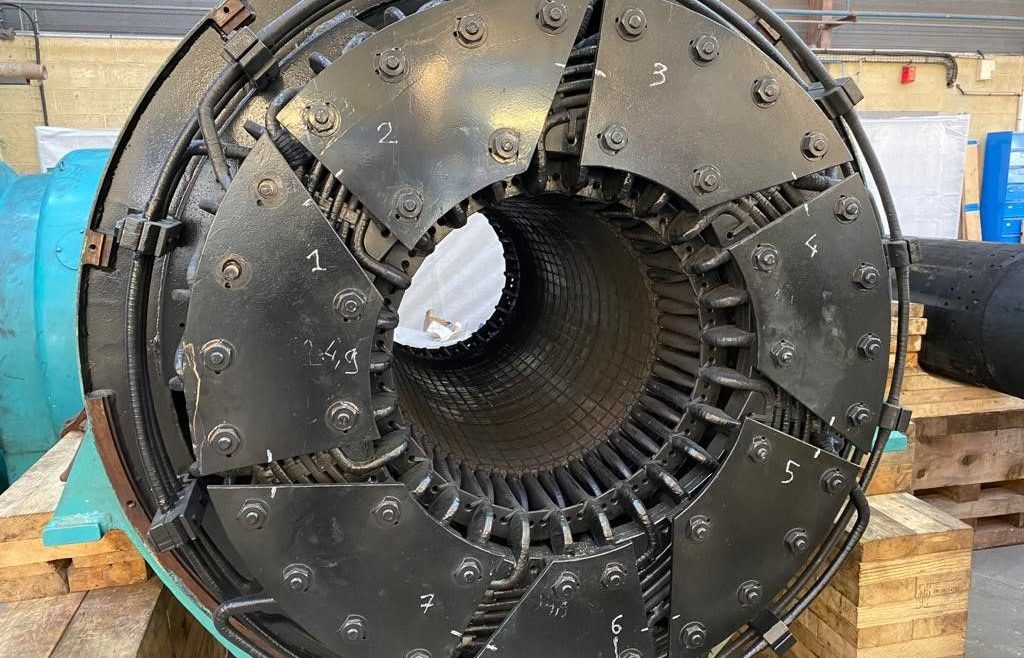

Rénovation d’un alternateur au sein des ateliers Flipo-Richir

1024 768 Flipo Richir

Nous avons procédé à la rénovation d’un alternateur en révision dans nos ateliers.

Certains plans de cet alternateur datent de 1943 et cette machine date très certainement des années 30 !
Des machines robustes bénéficiant d’une longue durée de vie sous réserve de réaliser les opérations de maintenance nécessaire.

Un client Historique de Flipo-Richir depuis les années 30.

Construction machines tournantes - Flipo Richir

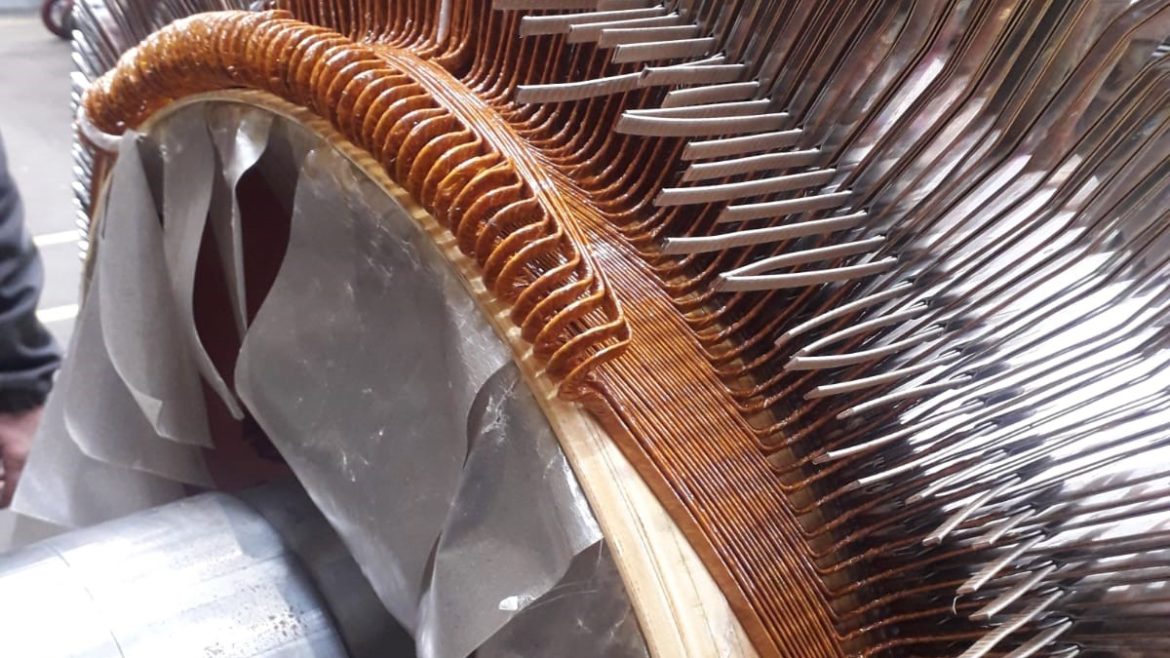

Construction de machines tournantes électriques à courant continu

768 1024 Flipo Richir

Flipo Richir c’est aussi la réalisation d’activité d’étude permettant ensuite de réaliser la construction de machines tournantes électriques à courant continu.

Plusieurs étapes sont nécessaires pour la construction de machines tournantes électriques à courant continu :

– le bobinage

– la mise en forme des liaisons équipotentielles

-le montage des liaisons équipotentielles sur un collecteur 510 lames de moteur à courant continu

Un travail de précision !

Nous vous donnons rendez-vous sur notre page « Machines tournantes » pour en apprendre plus sur notre métier.

analyse et mesure des décharges partielles l Flipo Richir

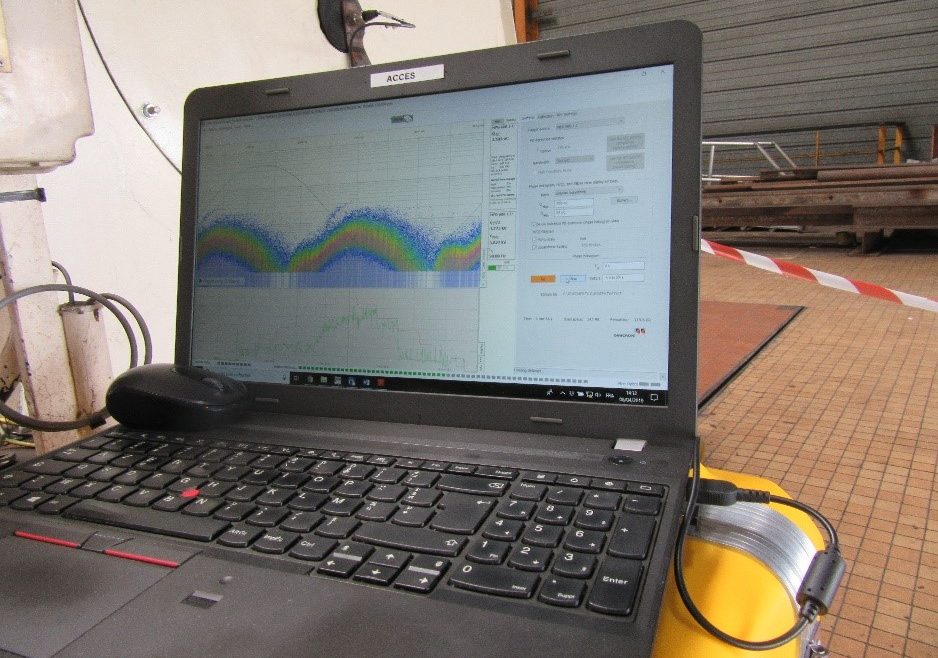

Mesures et analyse des décharges partielles

938 703 Flipo Richir

Tour d’horizon sur les mesures des décharges partielles

Selon la norme CEI 60270, une décharge partielle est « une décharge électrique localisée qui court-circuite partiellement l’intervalle isolant séparant des conducteurs. Cette décharge électrique peut être adjacente ou non à un conducteur». Les décharges partielles résultent généralement de concentrations de contraintes électriques localisées au sein de l’isolation ou à sa surface.

La mesure et l’analyse des décharges partielles constituent une méthode fiable pour détecter les défaillances dans les systèmes d’isolation des appareillages électriques; avant la survenue de tout amorçage ou dommage important.
En effet, comparée à d’autres méthodes de diagnostic diélectrique, la mesure des décharges électriques fournit des informations très précises. Ces informations pourront vous aider à détecter de manière efficace les points faibles du système d’isolation.

Flipo-Richir a l’expérience et le savoir-faire pour effectuer ces analyses sur vos équipements en France comme à l’export. Alors, n’attendez plus, et prenez contact avec nos experts, rdv sur la page contact.

montage final moteur magnétique l Flipo Richir

Montage final d’un circuit magnétique

768 1024 Flipo Richir

En atelier nos équipes ont finalisé le montage d’un circuit magnétique de l’induit du moteur à courant continu.
La puissance du moteur est de 1450kW.

Découvrez les images du montage du circuit magnétique :

extraction moteur compresseur l Flipo Richir

Machines Tournantes : extraction moteur compresseur 9MW

706 530 Flipo Richir

Notre expertise en machines tournantes, nous a permis de réaliser pour le compte d’un client une extraction d’un moteur de compresseur 9MW.

Nous avons ensuite effectué une révision dans nos ateliers.

Machines Tournantes : suivi annuel Parc Moteur 17mW l Flipo Richir

Contrôle Machines Tournantes en centrale thermique

640 480 Flipo Richir

Contrôle Machines Tournantes : contrôle des moteurs de pompe alimentaire dans une centrale thermique. Contrôles mécaniques, ouverture et contrôle des paliers et contrôles électriques des moteurs maintenance d’un moteur asynchrone 4650 kW.

Machines Tournantes : suivi annuel Parc Moteur 17mW l Flipo Richir
